Jaká je pětivrstvá struktura vícevrstvé kompozitní trubky?

Vícevrstvá kompozitní trubka, často označovaná jako trubka PEX-AL-PEX, je sofistikovaný strojírenský produkt, který spojuje nejlepší vlastnosti plastu a kovu do jediného, ​​vysoce výkonného potrubního řešení. Pětivrstvá struktura je klíčem k jejímu vynikajícímu výkonu a pochopení funkce každé vrstvy je zásadní pro instalatéry, dodavatele a správce zařízení. Těchto pět vrstev se skládá z: vnitřní polyethylenové (PEX) vrstvy, první adhezivní vrstvy, centrálního hliníkového jádra, druhé adhezivní vrstvy a vnější polyethylenové (PEX) vrstvy. Tato symetrická konstrukce poskytuje trubce výjimečnou pevnost, pružnost, odolnost proti korozi a tepelnou stabilitu. V Ningbo Sunplast Pipe Co., Ltd. naše továrna vyrábí pětivrstvéVícevrstvé potrubíjiž více než 18 let a zdokonalili jsme materiály a procesy, abychom dosáhli optimální přilnavosti vrstev, rozměrové konzistence a dlouhodobé spolehlivosti.

Pětivrstvá struktura není libovolná; každá vrstva je pečlivě vybrána a umístěna tak, aby splňovala specifické technické požadavky. Vnitřní a vnější vrstva PEX poskytuje chemickou odolnost, nízké tření a ochranu proti korozi. Hliníkové jádro nabízí absolutní kyslíkovou bariéru, rozměrovou stabilitu a strukturální pevnost. Dvě adhezivní vrstvy jsou rozhodující pro spojení plastových a kovových vrstev a zajišťují, že se trubka chová jako jednotný kompozit za všech provozních podmínek. Tato kombinace vede k trubce, která má nižší koeficient tepelné roztažnosti než čisté plastové trubky, propustnost kyslíku, která se blíží nule, a tlak při roztržení, který konkuruje kovovým trubkám. V tomto obsáhlém průvodci rozebereme materiálové vlastnosti každé vrstvy, výrobní techniky a příspěvky k výkonu. Poskytneme také podrobné technické specifikace, parametry kontroly kvality a příklady aplikací v reálném světě z rozsáhlých zkušeností naší továrny v terénu.

Obsah

• 1. Jaká je funkce vnitřní a vnější vrstvy PEX?
• 2. Jak hliníkové jádro zvyšuje výkon potrubí?
• 3. Jaká je role dvou adhezivních vrstev v pětivrstvé struktuře?
• 4. Jaké jsou klíčové technické specifikace naší vícevrstvé trubky?
• Často kladené otázky (FAQ)
• Závěr a produktová konzultace

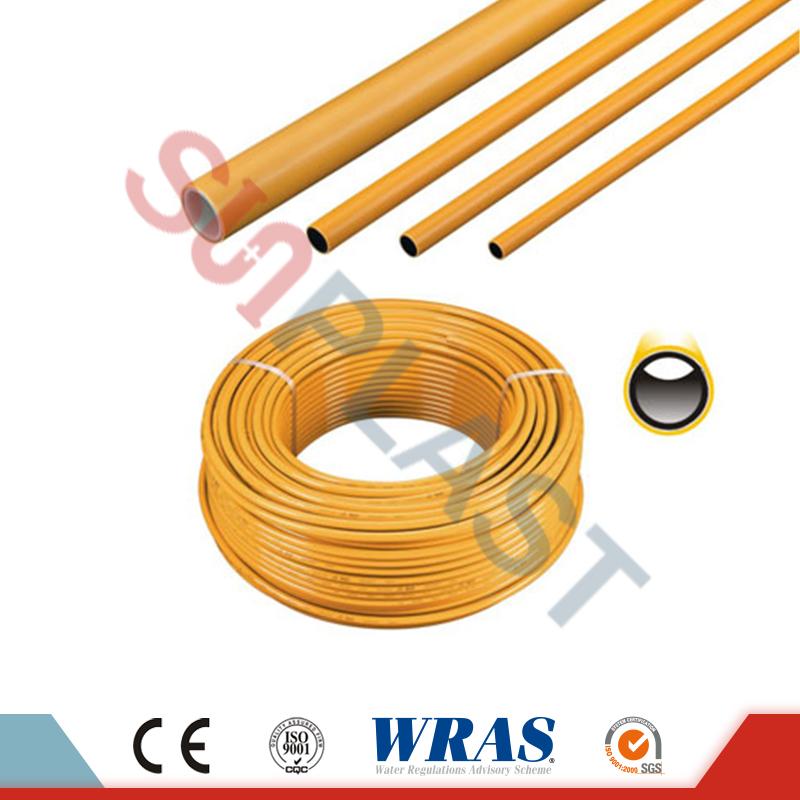

Jaká je funkce vnitřní a vnější vrstvy PEX?

Vnitřní a vnější vrstvy pětivrstvé vícevrstvé trubky jsou vyrobeny ze zesíťovaného polyetylenu (PEX), vysoce výkonného polymeru, který je chemicky zesíťován, aby se zlepšily jeho tepelné a mechanické vlastnosti. The inner layer is in direct contact with the fluid being transported, so it must be inert, smooth, and resistant to chemical attack. The outer layer acts as a protective shield against mechanical damage, UV radiation, and environmental chemicals. Both layers contribute to the pipe's flexibility, allowing it to be bent and routed around obstacles without cracking. NaNingbo Sunplast Pipe Co., Ltd., používáme pro naše vícevrstvé potrubí prvotřídní třídu PEX-B (silan crosslinked), která nabízí vynikající odolnost vůči chlóru, chloraminu a vysokoteplotní vodě a zajišťuje dlouhou životnost v náročných aplikacích.

Klíčové funkce a vlastnosti vrstev PEX v našem vícevrstvém potrubí:

• Chemická odolnost:PEX je odolný vůči široké škále chemikálií, včetně kyselin, zásad a solí, které se běžně vyskytují v pitné vodě a průmyslových kapalinách. Nekoroduje, nekoroduje a zajišťuje stálou kvalitu a průtok vody.
• Vnitřní povrch s nízkým třením:Vnitřní vrstva PEX má hladký povrch s drsností menší než 0,4 mikrometru, což minimalizuje pokles tlaku a zabraňuje hromadění usazenin nebo biofilmu. To zlepšuje hydraulickou účinnost a snižuje náklady na čerpání.
• Tepelná stabilita:Naše PEX vrstvy vydrží trvalé provozní teploty až 95 °C a krátkodobé špičky 110 °C, díky čemuž jsou vhodné jak pro zásobování teplou vodou, tak pro topné systémy.
• Flexibilita a manipulace:Vrstvy PEX poskytují trubce flexibilitu pro ohýbání na minimální poloměr 5násobku průměru trubky (pomocí ohýbací pružiny), což snižuje počet potřebných tvarovek a zjednodušuje instalaci ve stísněných prostorech.
• UV ochrana:Vnější vrstva PEX je formulována se sazemi a UV stabilizátory, aby odolala degradaci působením slunečního záření, což umožňuje trubku skladovat venku po delší dobu bez poškození.

Výkon vrstev PEX je ověřen řadou přísných testů v naší továrně. Provádíme dlouhodobé zkoušky hydrostatickým tlakem (podle ISO 1167), abychom ověřili, že si vrstvy PEX udrží svou integritu při trvalém tlaku a teplotě. Provádíme také zrychlené testy stárnutí v chlorované vodě (4 ppm chlóru, 90°C), abychom simulovali 50letou životnost. Naše výsledky trvale ukazují, že naše vrstvy PEX si po 10 000 hodinách expozice zachovávají více než 85 procent své původní pevnosti v tahu, což potvrzuje jejich výjimečnou odolnost. Tato spolehlivost je důvodem, proč je naše vícevrstvá trubka důvěryhodná v kritických aplikacích, jako je zásobování vodou v nemocnicích, dálkové vytápění a ropné plošiny na moři.

Kromě toho je vnitřní vrstva PEX vyrobena z potravinářských materiálů, které splňují normy NSF 61, WRAS a DVGW W270 pro styk s pitnou vodou. Tím je zajištěno, že potrubí nevyplavuje škodlivé látky do vody, takže je bezpečné pro obytné a komerční systémy pitné vody. Naše továrna v Sunplastu provádí komplexní extrakční test na každé šarži pryskyřice PEX, aby ověřila její shodu s nejpřísnějšími globálními normami. S vnitřní a vnější vrstvou PEX poskytující chemickou odolnost, flexibilitu a ochranu vytváří pětivrstvá struktura robustní základ pro celkový výkon trubky.

Jak hliníkové jádro zvyšuje výkon potrubí?

V srdci pětivrstvé vícevrstvé trubky leží hliníkové jádro, souvislá svařovaná hliníková trubka, která dodává trubce její výraznou tuhost, kyslíkovou bariéru a tepelnou stabilitu. Hliníkové jádro je obvykle vyrobeno ze slitiny 1100 nebo 3003, která nabízí dobrou rovnováhu mezi pevností, odolností proti korozi a tvarovatelností. Vyrábí se válcováním pásu hliníku do trubky a následným svařením podélného švu pomocí procesu vysokofrekvenčního indukčního svařování. Výsledkem je bezešvá, plynotěsná bariéra, která je nezbytná pro výkon potrubí v topných a vodních systémech. Hliníkové jádro je také zodpovědné za schopnost trubky držet tvar při ohýbání, protože si zachovává trvalou deformaci (odpružení), které umožňuje vedení trubky bez neustálého sevření.

Klíčové funkce a vlastnosti hliníkového jádra v našem vícevrstvém potrubí:

• Absolutní kyslíková bariéra:Hliníková vrstva je nepropustná pro kyslík, s rychlostí difúze kyslíku menší než 0,02 mg/(m²·den), což je hluboko pod požadavkem normy DIN 4726. To zabraňuje vnikání kyslíku do vody v systémech s uzavřenou smyčkou, čímž se eliminuje primární příčina koroze v ocelových radiátorech, čerpadlech a kotlích.
• Rozměrová stabilita:Hliníkové jádro omezuje tepelnou roztažnost vrstev PEX, což dává vícevrstvé trubce koeficient tepelné roztažnosti přibližně 0,025 mm/m°C ve srovnání s 0,15 mm/m°C u standardního PEX. This eliminates the need for expansion loops in most installations and prevents the pipe from sagging or buckling under temperature changes.
• Strukturální pevnost:Hliníkové jádro zvyšuje tlak při roztržení trubky a její odolnost proti rozdrcení nebo nárazu. Naše vícevrstvá trubka má tlak roztržení až 80 barů (pro trubku 16x2 mm), což je výrazně vyšší než u trubek pouze PEX a srovnatelné s mědí.
• Zachování tvaru:Když je vícevrstvá trubka ohnuta, hliníkové jádro prochází plastickou deformací, což umožňuje trubce držet tvar, aniž by se odpružila. To zjednodušuje instalaci, protože trubku lze tvarovat tak, aby sledovala požadovanou dráhu, a poté ji upevnit s minimálním sevřením.
• Odvod tepla v podlahovém vytápění:Hliníkové jádro funguje jako rozdělovač tepla, distribuuje teplo z teplé vody rovnoměrněji po povrchu podlahy, snižuje teplotní gradienty a zlepšuje účinnost systému.

Hliníkové jádro je vyrobeno patentovaným svařovacím procesem, který zajišťuje souvislý šev bez defektů. Naše továrna provádí 100% nedestruktivní testování svarového švu pomocí testování vířivými proudy, přičemž ověřuje, že šev nemá žádné praskliny nebo dutiny, které by mohly ohrozit kyslíkovou bariéru. Provádíme také zkoušku roztržení na náhodných vzorcích, abychom potvrdili, že hliníkové jádro odolá alespoň 2,5násobku jmenovitého pracovního tlaku. Tato přísná kontrola kvality zajišťuje, že hliníkové jádro každé vícevrstvé trubky spolehlivě funguje po dobu očekávané 50leté životnosti produktu.

Praktický příklad ze systému dálkového vytápění ve Skandinávii ilustruje kritickou roli hliníkového jádra. Systém využívá naše vícevrstvé potrubí k přepravě horké vody o teplotě 90 °C přes 2 km síť. Kyslíková bariéra poskytovaná hliníkovým jádrem zabránila jakékoli korozi součástí ocelových trubek a nízká tepelná roztažnost umožnila uložení trubky přímo do betonu bez dilatačních spár. Systém je v provozu 12 let s nulovými poruchami potrubí, což dokazuje dlouhodobou hodnotu hliníkového jádra. Ve společnosti Ningbo Sunplast Pipe Co., Ltd. nepřetržitě monitorujeme výkon našich hliníkových jader prostřednictvím dlouhodobých testů stárnutí, abychom zajistili, že si udrží své bariérové ​​vlastnosti a mechanickou pevnost po desetiletí provozu.

Jaká je role dvou adhezivních vrstev v pětivrstvé struktuře?

Dvě vrstvy lepidla v pětivrstvé vícevrstvé trubce jsou často přehlíženy, ale jsou naprosto zásadní pro integritu a výkon trubky. Tyto lepicí vrstvy umístěné mezi vnitřní vrstvou PEX a hliníkovým jádrem a mezi hliníkovým jádrem a vnější vrstvou PEX vytvářejí trvalou chemickou vazbu, která zajišťuje, že trubka působí jako jeden sjednocený kompozit. Bez těchto adhezivních vrstev by se PEX a hliník oddělily pod napětím, teplotním cyklem nebo tlakem, což by vedlo k delaminaci, což by ohrozilo kyslíkovou bariéru a strukturální pevnost. Adhezivní vrstvy jsou typicky vyrobeny ze speciálně formulovaného polyethylenu roubovaného anhydridem kyseliny maleinové, který je schopen se vázat jak na nepolární povrch PEX, tak na polární povrch oxidu hlinitého. Naše továrna v Ningbo Sunplast Pipe Co., Ltd. vyvinula patentované lepidlo, které poskytuje výjimečnou pevnost spoje a odolnost proti hydrolýze a tepelné degradaci.

Klíčové funkce a vlastnosti lepicích vrstev v naší vícevrstvé trubce:

• Chemická vazba:Vrstvy lepidla vytvářejí kovalentní vazbu mezi vrstvami PEX a hliníkovým jádrem, což zabraňuje oddělení, i když je trubka vystavena vibracím, ohýbání nebo tepelným cyklům. The bond strength is tested using a peel test, where a 10mm-wide strip is peeled at a 90-degree angle; our adhesive layers consistently achieve a peel strength of over 3 N/mm, which exceeds the industry standard of 2.5 N/mm.
• Rozložení stresu:Adhezivní vrstvy fungují jako rozhraní pro uvolnění napětí a rozdělují napětí, které by se jinak koncentrovalo na rozhraní PEX-hliník. To snižuje riziko mikrotrhlin v hliníkovém jádru nebo vrstvách PEX a zvyšuje celkovou odolnost trubky proti únavě.
• Odolnost proti hydrolýze:Our adhesive formulation is designed to resist hydrolysis, even in hot water conditions up to 95°C. Zrychlené testy stárnutí ukazují, že pevnost spoje zůstává nad 90 procenty původní hodnoty po 5 000 hodinách ponoření do vody o teplotě 95 °C, což prokazuje jeho dlouhodobou spolehlivost.
• Tepelná stabilita:Vrstvy lepidla si zachovávají své lepicí vlastnosti v širokém teplotním rozsahu, od -40 °C do 110 °C, což zajišťuje, že trubka zůstane jedinou konstrukční jednotkou za všech provozních podmínek.
• Kompatibilita zpracování:Lepidlo se nanáší jako roztavený film během procesu koextruze, což zajišťuje, že vytvoří jednotnou vrstvu bez dutin mezi PEX a hliníkem. Naše továrna používá vícevrstvou koextruzní linku, která nanáší vrstvy lepidla v přesné tloušťce, obvykle mezi 0,1 a 0,15 mm, aby byla zajištěna optimální přilnavost bez zbytečného zvýšení hmotnosti nebo nákladů na materiál.

Výkonnost adhezivních vrstev je ověřena prostřednictvím komplexního testovacího programu v naší továrně. Provádíme 90stupňový test odlupování na 10 mm širokých pásech, přičemž měříme sílu potřebnou k oddělení PEX od hliníku. Naším kritériem přijetí je minimální pevnost v odlupování 2,8 N/mm a testujeme vzorky z každé výrobní směny, abychom zajistili konzistenci. Trubku také podrobíme testu tepelného cyklování, kdy cyklujeme teplotu od -20 °C do 95 °C po dobu 500 cyklů a poté test odlupování opakujeme. Naše výsledky ukazují, že lepicí vrstvy si udržují pevnost spojení i po extrémních tepelných cyklech, což potvrzuje, že naše vícevrstvá trubka zůstane plně spojena po celou dobu své životnosti.

Zkušenosti v terénu dále potvrzují důležitost adhezivních vrstev. V aplikaci zahrnující systém vytápěných podlah v komerční budově zajistily lepicí vrstvy v naší vícevrstvé trubce, že trubka si zachovala svou integritu kyslíkové bariéry i po 10 letech tepelného cyklování. Majitel budovy neuvedl žádné problémy s korozí v čerpadlech a ventilech systému, které byly chráněny kyslíkovou bariérou. Tento případ zdůrazňuje, že adhezivní vrstvy nejsou pouze pasivní komponenty; aktivně přispívají k celkové odolnosti a spolehlivosti potrubí. Ve společnosti Ningbo Sunplast Pipe Co., Ltd. pokračujeme v inovacích v technologii lepidel, vyvíjíme nové formulace, které zlepšují rychlost lepení a zkracují dobu vytvrzování, čímž dále zvyšujeme kvalitu a konzistenci naší vícevrstvé trubky.

Jaké jsou klíčové technické specifikace naší vícevrstvé trubky?

Ningbo Sunplast Pipe Co., Ltd. vyrábí komplexní řadu pětivrstvých vícevrstvých trubek pro různé instalatérské, topenářské a chladicí aplikace. Naše produktová řada zahrnuje velikosti od 16 mm do 75 mm vnějšího průměru, s tlakem od PN10 do PN25. Všechny naše produkty vícevrstvých trubek jsou vyráběny v souladu s normami ISO 9001, ISO 14001 a splňují požadavky norem DIN 16836, ASTM F1282 a GB/T 19473. Níže uvedená tabulka shrnuje klíčové technické specifikace pro naše nejoblíbenější velikosti vícevrstvých trubek, které se používají v obytných, komerčních a průmyslových projektech po celém světě. Naše továrna může také vyrábět přizpůsobené rozměry potrubí a délky cívek, aby splňovaly specifické požadavky projektu.

Kromě standardních velikostí naše továrna nabízí vysokotlakou řadu (PN25) se silnějšími stěnami pro průmyslové aplikace a aplikace ve výškových budovách. Poskytujeme také vyhrazenou vícevrstvou trubku pro podlahové vytápění, která má sníženou tloušťku hliníku pro větší flexibilitu. Všechny naše produkty Multilayer Pipe jsou testovány na pevnost v odlupování (adhezi mezi vrstvami) a hydraulický tlak při roztržení v naší interní laboratoři. Poskytujeme 50letou záruku na naše vícevrstvé trubky, pokud jsou instalovány podle našich pokynů a používány v rámci specifikovaných teplotních a tlakových limitů.

Náš proces kontroly kvality zahrnuje 100% kontrolu hliníkového svarového švu pomocí ultrazvukové detekce defektů a vysokonapěťový jiskrový test na trubce k detekci malých dírek v povlaku. Každá cívka vícevrstvé trubky je označena jedinečným číslem šarže, což umožňuje plnou sledovatelnost od surovin až po hotový výrobek. Naše továrna v Ningbo Sunplast Pipe Co., Ltd. také nabízí vlastní barevné možnosti (bílé, šedé nebo červené/modré pruhy) pro snadnou identifikaci vedení teplé a studené vody. Díky našim rozsáhlým skladovým zásobám a flexibilním výrobním kapacitám jsme schopni dodat vícevrstvé trubky na jakékoli místo během 2-4 týdnů. Poskytujeme také komplexní technickou podporu, včetně hydraulických výpočtů, rozšiřovacích analýz a školení instalace.

Často kladené otázky (FAQ)

Otázka 1: Proč je pětivrstvá struktura lepší než třívrstvá struktura pro vícevrstvé trubky?

Odpověď: Pětivrstvá struktura poskytuje vynikající spojení a odolnost ve srovnání s třívrstvou strukturou. V třívrstvé trubce je vrstva PEX přímo spojena s hliníkovým jádrem bez vyhrazených adhezivních vrstev, což může v průběhu času vést k delaminaci, zejména při tepelných cyklech a kolísání tlaku. Dvě vrstvy lepidla v naší pětivrstvé vícevrstvé trubce vytvářejí chemickou vazbu, která je pevnější a odolnější vůči hydrolýze, což zajišťuje, že si trubka zachová svou strukturální integritu a kyslíkovou bariéru po celou dobu své životnosti. To je důvod, proč jsou pětivrstvé trubky preferovanou volbou pro náročné topenářské a instalatérské aplikace.

Otázka 2: Může hliníkové jádro v pětivrstvé trubce časem zkorodovat?

Odpověď: Hliníkové jádro v naší vícevrstvé trubce je plně zapouzdřeno vnitřní a vnější vrstvou PEX, které jsou spojeny lepicími vrstvami. To znamená, že hliník nikdy nepřijde do styku s vodou nebo vzduchem, takže nemůže korodovat. I v případě proříznutí trubky je odhalená hliníková hrana rychle utěsněna dotvarováním PEX vrstev, což je samoopravná vlastnost materiálu. Naše továrna testovala tuto samoopravnou schopnost a potvrdila, že kyslíková bariéra je obnovena do 24 hodin při pokojové teplotě. Díky tomu zůstává hliníkové jádro bez koroze po celou dobu životnosti trubky.

Otázka 3: Jak pětivrstvá struktura ovlivňuje tepelnou vodivost potrubí a tepelné ztráty?

Odpověď: Pětivrstvá struktura s hliníkovým jádrem snižuje tepelnou vodivost ve srovnání s trubkami z čisté mědi. Hliníkové jádro má tepelnou vodivost asi 200 W/(m·K), což je výrazně nižší než měděné (385 W/(m·K)). Vrstvy PEX však mají mnohem nižší vodivost (0,35 W/(m·K)), takže celková efektivní tepelná vodivost vícevrstvé trubky je mnohem nižší než u mědi. To má za následek až o 40 procent nižší tepelné ztráty v teplovodních systémech, což zlepšuje energetickou účinnost. U podlahového vytápění hliníkové jádro šíří teplo rovnoměrně, snižuje teplotní gradienty a zlepšuje účinnost systému. Naše továrna poskytuje podrobné údaje o tepelném výkonu, které inženýrům pomáhají optimalizovat návrh systému.

Otázka 4: Jsou pětivrstvé trubky vhodné pro použití se všemi typy tvarovek a spojovacích systémů?

Odpověď: Ano, pětivrstvá vícevrstvá trubka je kompatibilní se širokou škálou spojovacích systémů, včetně lisovacích tvarovek, svěrných tvarovek a zasouvacích tvarovek. Je však nezbytné používat tvarovky, které jsou speciálně navrženy pro vícevrstvé kompozitní trubky, protože se přizpůsobí vnějšímu průměru trubky a zajišťují správné utěsnění. Naše továrna doporučuje používat lisovací fitinky s O-kroužky pro nejspolehlivější a nepropustné spoje. Nabízíme komplexní řadu kompatibilních armatur a poskytujeme podrobné pokyny k instalaci. Pro dosažení nejlepších výsledků vždy dodržujte pokyny výrobce tvarovky a používejte správné nástroje pro řezání, odstraňování otřepů a lisování.

Otázka 5: Jaké certifikace má společnost Ningbo Sunplast Pipe Co., Ltd. pro své pětivrstvé vícevrstvé trubky?

Odpověď: Naše pětivrstvé produkty z vícevrstvých trubek jsou certifikovány podle mnoha mezinárodních norem: ISO 9001 (řízení kvality), ISO 14001 (řízení životního prostředí), DIN 16836, ASTM F1282, GB/T 19473 a WRAS (poradní schéma vodních předpisů) pro britský trh. Jsme také držiteli certifikace KIWA pro plynové aplikace a schválení DVGW (Německá asociace plynu a vody) pro pitnou vodu. Kromě toho je naše továrna pravidelně kontrolována společnostmi SGS a TÜV Rheinland, aby byla zajištěna shoda s nejnovějšími normami. S každou zásilkou poskytujeme kompletní sadu zkušebních protokolů a certifikátů třetích stran, což zajišťuje plnou sledovatelnost a shodu s místními předpisy.

Závěr: Pětivrstvá struktura poskytuje bezkonkurenční výkon

Pětivrstvá struktura vícevrstvé kompozitní trubky je důkazem moderního materiálového inženýrství. Každá vrstva – vnitřní PEX, lepidlo, hliníkové jádro, lepidlo a vnější PEX – hraje specifickou a zásadní roli při poskytování vynikajícího výkonu trubky. Od chemické odolnosti a pružnosti vrstev PEX, přes kyslíkovou bariéru a rozměrovou stabilitu hliníkového jádra až po pevnost lepení adhezivních vrstev, každý komponent je optimalizován pro spolehlivost a dlouhou životnost. Ve společnosti Ningbo Sunplast Pipe Co., Ltd. naše továrna zdokonalila výrobu pětivrstvých vícevrstvých trubek a zajistila, že každá trubka splňuje nejvyšší standardy kvality a výkonu. Náš rozsáhlý sortiment, přísná kontrola kvality a závazek k inovacím z nás dělají důvěryhodného partnera pro instalatérské projekty všech velikostí.

Hledáte spolehlivou, vysoce výkonnou vícevrstvou trubku pro svůj další projekt?Kontaktujte společnost Ningbo Sunplast Pipe Co., Ltdza komplexní produktovou konzultaci. Poskytněte specifikaci svého projektu a náš technický tým doporučí optimální velikost vícevrstvého potrubí, jmenovitý tlak a způsob připojení. Nabízíme vzorky zdarma, konkurenceschopné ceny a rychlé doručení na jakékoli místo.Vyžádejte si svůj bezplatný vzorek vícevrstvých trubek a balíček technických dat nyní od společnosti Ningbo Sunplast Pipe Co., Ltd. a vyzkoušejte vynikající výkon naší pětivrstvé vícevrstvé trubky.
